新修訂的《建設(shè)用砂》（標(biāo)準(zhǔn)號(hào)：GB/T 14684-2022）和《建設(shè)用卵石、碎石》（標(biāo)準(zhǔn)號(hào)：GB/T 14685-2022）兩項(xiàng)國(guó)家標(biāo)準(zhǔn)于2022年11月1日正式開(kāi)始實(shí)施，由中國(guó)建筑材料聯(lián)合會(huì)提出并歸口，中國(guó)砂石協(xié)會(huì)、北京建筑大學(xué)等單位共同負(fù)責(zé)修訂。棗莊鑫金山智能裝備有限公司作為中國(guó)砂石協(xié)會(huì)副會(huì)長(zhǎng)單位，憑借自身在砂石裝備和系統(tǒng)方面突出的技術(shù)研發(fā)實(shí)力和行業(yè)影響力，參與了這兩項(xiàng)標(biāo)準(zhǔn)的主要起草工作。新修訂的兩項(xiàng)國(guó)家標(biāo)準(zhǔn)的發(fā)布實(shí)施，將對(duì)促進(jìn)新形勢(shì)下我國(guó)砂石產(chǎn)品質(zhì)量提升和砂石行業(yè)高質(zhì)量發(fā)展提供重要支撐。

標(biāo)準(zhǔn)修訂背景

砂石骨料是基礎(chǔ)設(shè)施建設(shè)工程用量最大的材料，我國(guó)大力推進(jìn)城鎮(zhèn)化和基礎(chǔ)設(shè)施建設(shè)，砂石區(qū)域市場(chǎng)一度出現(xiàn)供需失衡、價(jià)格高漲等問(wèn)題，引起了政府部門(mén)的高度重視和社會(huì)各界的廣泛關(guān)注。但目前砂石骨料產(chǎn)品質(zhì)量參差不齊，不能滿(mǎn)足我國(guó)基礎(chǔ)設(shè)施工程建設(shè)高質(zhì)量發(fā)展的要求。砂石骨料作為工業(yè)化生產(chǎn)的大宗原材料，迫切需要建立完善的標(biāo)準(zhǔn)規(guī)范和質(zhì)量檢驗(yàn)檢測(cè)體系。

《建設(shè)用砂》GB/T 14684-2011和《建設(shè)用卵石、碎石》GB/T 14685-2011自2011年發(fā)布以來(lái)，已實(shí)施十余年。在過(guò)去的十余年里，無(wú)論是細(xì)骨料砂和粗骨料石的生產(chǎn)技術(shù)還是現(xiàn)代混凝土技術(shù)都在發(fā)展，上述兩個(gè)標(biāo)準(zhǔn)部分內(nèi)容已不適應(yīng)行業(yè)發(fā)展，需要修訂完善，建立起新的產(chǎn)品質(zhì)量標(biāo)準(zhǔn)檢驗(yàn)檢測(cè)體系，以進(jìn)一步增強(qiáng)砂石產(chǎn)品品質(zhì)和供給水平，滿(mǎn)足我國(guó)基礎(chǔ)設(shè)施建設(shè)需求，為砂石行業(yè)的健康有序高質(zhì)量發(fā)展提供堅(jiān)實(shí)的技術(shù)支撐。

標(biāo)準(zhǔn)基本信息

01《建設(shè)用砂》

標(biāo)準(zhǔn)號(hào)：GB/T 14684-2022

發(fā)布日期：2022-04-15

實(shí)施日期：2022-11-01

代替標(biāo)準(zhǔn)號(hào)：GB/T 14684-2011

本次《建設(shè)用砂》修訂在保留了原2011版標(biāo)準(zhǔn)主要技術(shù)要求的基礎(chǔ)上，結(jié)合高性能混凝土的需求對(duì)I類(lèi)砂提出了更高要求，提出分計(jì)篩余級(jí)配要求、機(jī)制砂片狀顆粒含量指標(biāo)及相應(yīng)試驗(yàn)方法等。

具體包括以下幾個(gè)方面：更改了天然砂、機(jī)制砂的定義，增加了混合砂的定義、分類(lèi)，增加了機(jī)制砂片狀顆粒的定義，修改了亞甲藍(lán)（MB）值的定義，分類(lèi)中增加了特細(xì)砂的細(xì)度模數(shù)范圍，更改了I類(lèi)砂的顆粒級(jí)配要求，增加分計(jì)篩余技術(shù)指標(biāo)和細(xì)度模數(shù)要求，修改了機(jī)制砂石粉含量的技術(shù)要求、泥塊含量的技術(shù)要求及試驗(yàn)方法、有害物質(zhì)的技術(shù)要求，增加了I類(lèi)機(jī)制砂片狀顆粒含量的技術(shù)要求及試驗(yàn)方法，修改了堿骨料反應(yīng)的技術(shù)要求，增加了機(jī)制砂堿-碳酸鹽反應(yīng)試驗(yàn)方法，更改了出廠(chǎng)檢驗(yàn)和型式檢驗(yàn)的項(xiàng)目，更改了組批規(guī)則以及其他編輯性修改。

02《建設(shè)用卵石、碎石》

標(biāo)準(zhǔn)號(hào)：GB/T 14685-2022

發(fā)布日期：2022-04-15

實(shí)施日期：2022-11-01

代替標(biāo)準(zhǔn)號(hào)：GB/T 14685-2011

本次對(duì)《建設(shè)卵石、碎石》的修訂主要在以下幾個(gè)方面：修改了卵石、碎石、卵石含泥量、堅(jiān)固性的定義，增加了不規(guī)則顆粒、碎石泥粉含量的定義；并對(duì)顆粒級(jí)配、針片狀顆粒含量、碎石泥粉含量、泥塊含量巖石抗壓強(qiáng)度、吸水率、堿骨料反應(yīng)的技術(shù)要求進(jìn)行了修改，增加了不規(guī)則顆粒含量技術(shù)要求和試驗(yàn)方法，以及修改了壓碎指標(biāo)的試驗(yàn)方法、出廠(chǎng)檢驗(yàn)項(xiàng)目的規(guī)定、型式檢驗(yàn)的規(guī)定和組批規(guī)則，刪除了骨料堿活性的試驗(yàn)方法（巖相法），以及其他方面。

修訂內(nèi)容對(duì)比

《建設(shè)用砂》與《建設(shè)用卵石、碎石》新版標(biāo)準(zhǔn)在術(shù)語(yǔ)定義、一般規(guī)定、技術(shù)要求、試驗(yàn)方法、檢驗(yàn)規(guī)則等方面進(jìn)行了修訂，以進(jìn)一步增強(qiáng)砂石產(chǎn)品品質(zhì)和供給水平，滿(mǎn)足我國(guó)基礎(chǔ)設(shè)施建設(shè)需求，為砂石行業(yè)的健康有序高質(zhì)量發(fā)展提供堅(jiān)實(shí)的技術(shù)支撐?，F(xiàn)將新舊標(biāo)準(zhǔn)對(duì)比如下。

特別提示：內(nèi)容參考版本為GB/T 14684-2022《建設(shè)用砂》（報(bào)批稿）和GB/T 14685-2022《建設(shè)用卵石、碎石》（報(bào)批稿），僅供參考，請(qǐng)以最終印刷出版版本為準(zhǔn)。

01《建設(shè)用砂》修改情況

GB/T 14684-2022

GB/T 14684《建設(shè)用砂》是目前我國(guó)建設(shè)用砂產(chǎn)品的國(guó)家標(biāo)準(zhǔn)，為建筑、交通、鐵路等各行業(yè)廣泛使用。新標(biāo)準(zhǔn)規(guī)定了建設(shè)用砂的分類(lèi)與類(lèi)別、一般規(guī)定、技術(shù)要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、儲(chǔ)存和運(yùn)輸，適用于建設(shè)工程中水泥混凝土及其制品和普通砂漿用砂。新標(biāo)準(zhǔn)結(jié)合高性能混凝土的需求對(duì)I類(lèi)砂提出的更高要求，提出分計(jì)篩余級(jí)配要求、機(jī)制砂片狀顆粒含量指標(biāo)及相應(yīng)試驗(yàn)方法等。與2011版標(biāo)準(zhǔn)相比，新版標(biāo)準(zhǔn)在術(shù)語(yǔ)定義、一般規(guī)定、技術(shù)要求、試驗(yàn)方法、檢驗(yàn)規(guī)則等方面進(jìn)行了修訂，主要內(nèi)容如下：

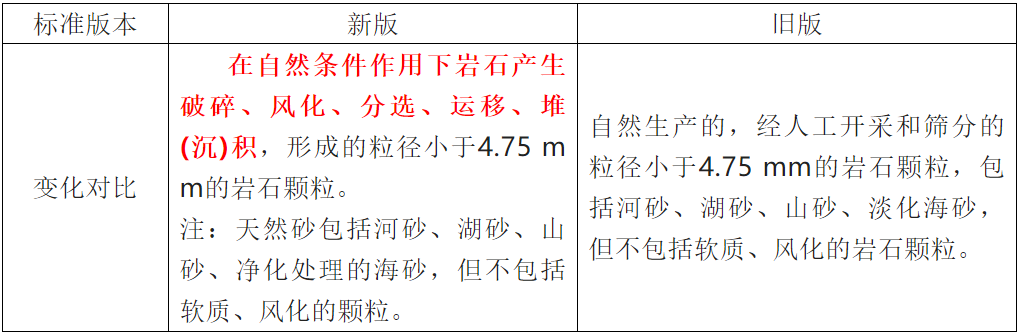

1.更改了天然砂的定義

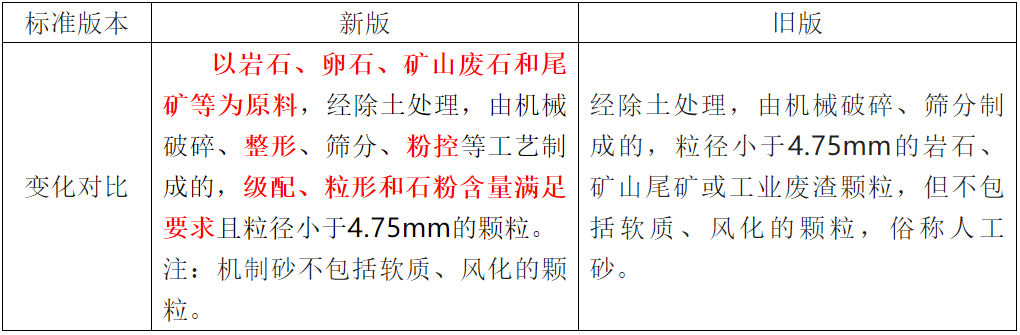

2.更改了機(jī)制砂的定義

3.增加了混合砂的定義

混合砂（mixed sand）：由機(jī)制砂和天然砂按一定比例混合而成的砂。

4. 增加了機(jī)制砂片狀顆粒的定義

 機(jī)制砂片狀顆粒（flakyparticles in manufactured sand）：粒徑1.18mm以上的機(jī)制砂顆粒中最小一維尺寸小于該顆粒所屬粒級(jí)的平均粒徑0.45倍的顆粒。

5. 更改了亞甲藍(lán)（MB）值的定義

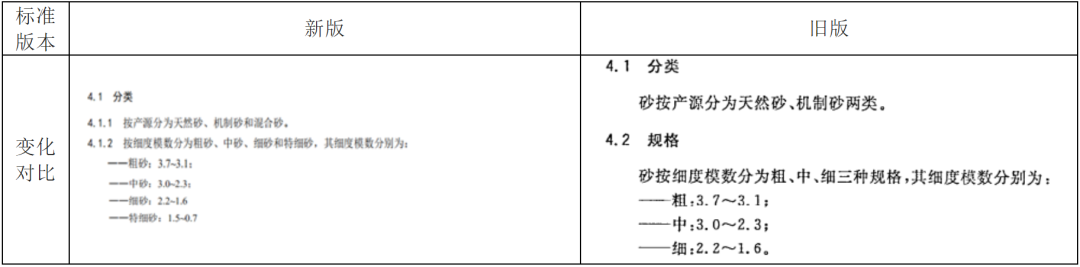

6.更改了砂的分類(lèi)

相比于舊版，新版標(biāo)準(zhǔn)砂的分類(lèi)在天然砂和機(jī)制砂的基礎(chǔ)上引入了混合砂，規(guī)格中引入了特細(xì)砂及其細(xì)度模數(shù)范圍，為1.5~0.7。

7.更改了I類(lèi)砂的顆粒級(jí)配技術(shù)要求

相比于舊版，新版標(biāo)準(zhǔn)引入混合砂，并對(duì)機(jī)制砂和混合砂1、2、3區(qū)4.75mm方孔篩的累計(jì)篩余范圍進(jìn)行了調(diào)整。新版中刪除了級(jí)配類(lèi)型的要求，引入了分計(jì)篩余來(lái)控制各個(gè)粒級(jí)的含量。

新版要求：

除特細(xì)砂外，Ⅰ類(lèi)砂的累計(jì)篩余應(yīng)符合表1的2區(qū)的規(guī)定，分計(jì)篩余應(yīng)符合表2的規(guī)定；Ⅱ類(lèi)和Ⅲ類(lèi)砂的累計(jì)篩余應(yīng)符合表1的規(guī)定。砂的實(shí)際顆粒級(jí)配除4.75mm和0.60mm篩檔外，可以略有超出，但各級(jí)累計(jì)篩余超出值總和應(yīng)不大于5%。

I類(lèi)砂的細(xì)度模數(shù)應(yīng)為2.3~3.2。

舊版要求：

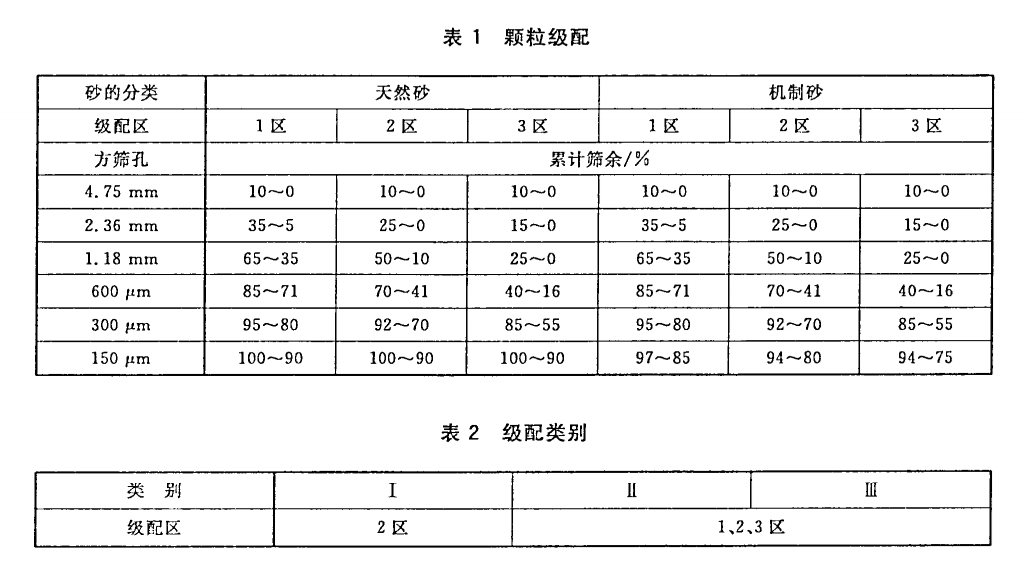

砂的顆粒級(jí)配應(yīng)符合表1的規(guī)定；砂的級(jí)配類(lèi)別應(yīng)符合表2的規(guī)定。對(duì)于砂漿用砂，4.75mm篩孔的累計(jì)篩余量應(yīng)為0。砂的實(shí)際顆粒級(jí)配除4.75mm和600pm篩檔外，可以略有超出，但各級(jí)累計(jì)篩余超出值總和應(yīng)不大于5%。

8. 更改了石粉含量和泥塊含量的技術(shù)要求

相比于舊版，新版標(biāo)準(zhǔn)對(duì)機(jī)制砂石粉含量的技術(shù)要求進(jìn)行了更改；對(duì)天然砂與機(jī)制砂的泥塊含量進(jìn)行了統(tǒng)一要求，并更改了對(duì)I類(lèi)砂的技術(shù)要求。

新版要求：

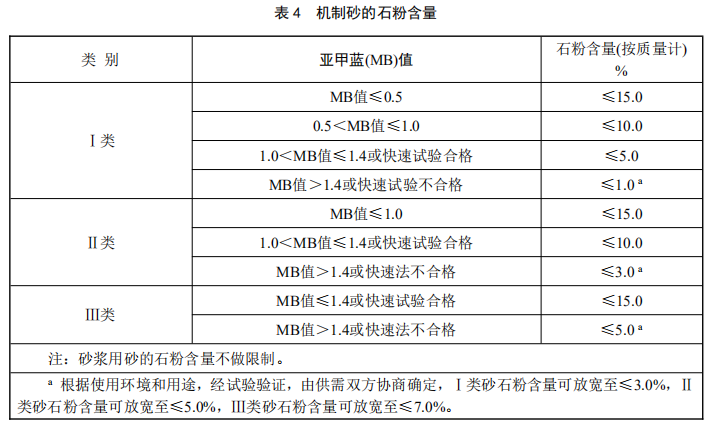

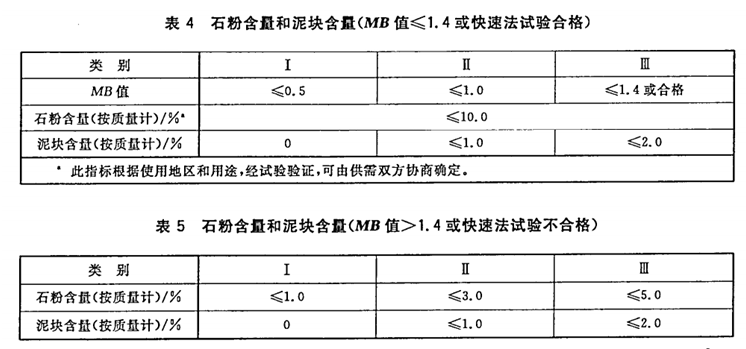

機(jī)制砂的石粉含量應(yīng)符合表4的規(guī)定。

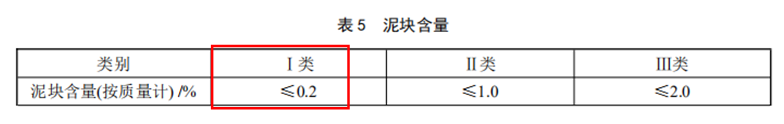

砂的泥塊含量應(yīng)符合表5的規(guī)定。

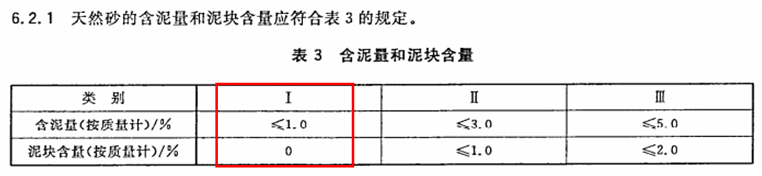

舊版要求：

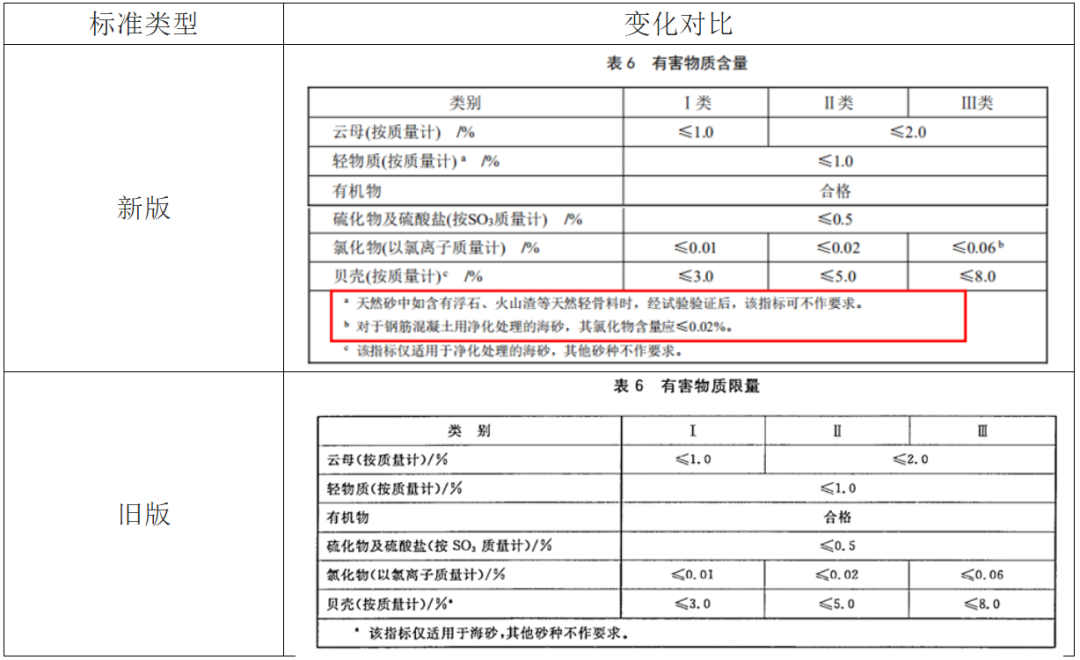

9. 更改了有害物質(zhì)的技術(shù)要求

新版標(biāo)準(zhǔn)對(duì)輕物質(zhì)含量和氯化物含量技術(shù)要求進(jìn)行了更改。

10. 增加了I類(lèi)砂機(jī)制砂片狀顆粒含量技術(shù)要求

Ⅰ類(lèi)機(jī)制砂的片狀顆粒含量應(yīng)不大于10%。

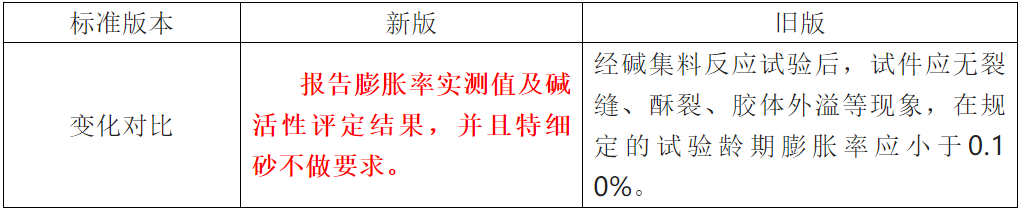

11. 更改了堿骨料反應(yīng)的技術(shù)要求

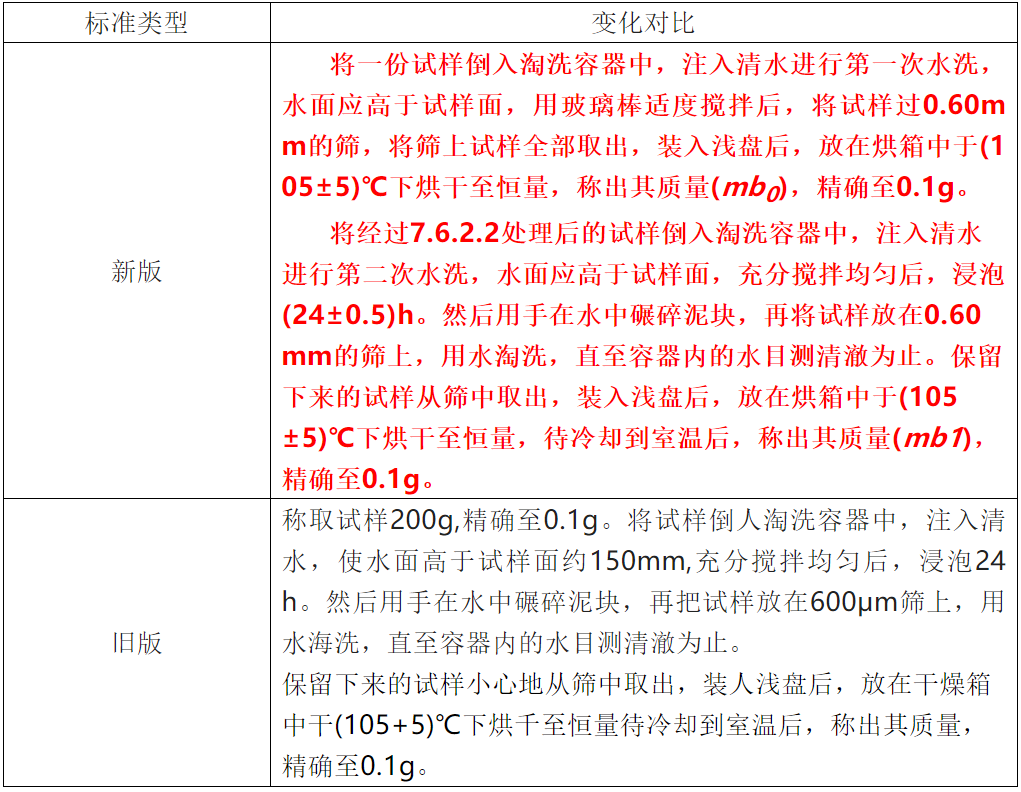

12.更改了泥塊含量的試驗(yàn)方法

在試驗(yàn)方法上，相比于舊版，新版標(biāo)準(zhǔn)的泥塊含量檢測(cè)方法要求進(jìn)行兩次水洗，在計(jì)算方法上也進(jìn)行了相應(yīng)的改變。

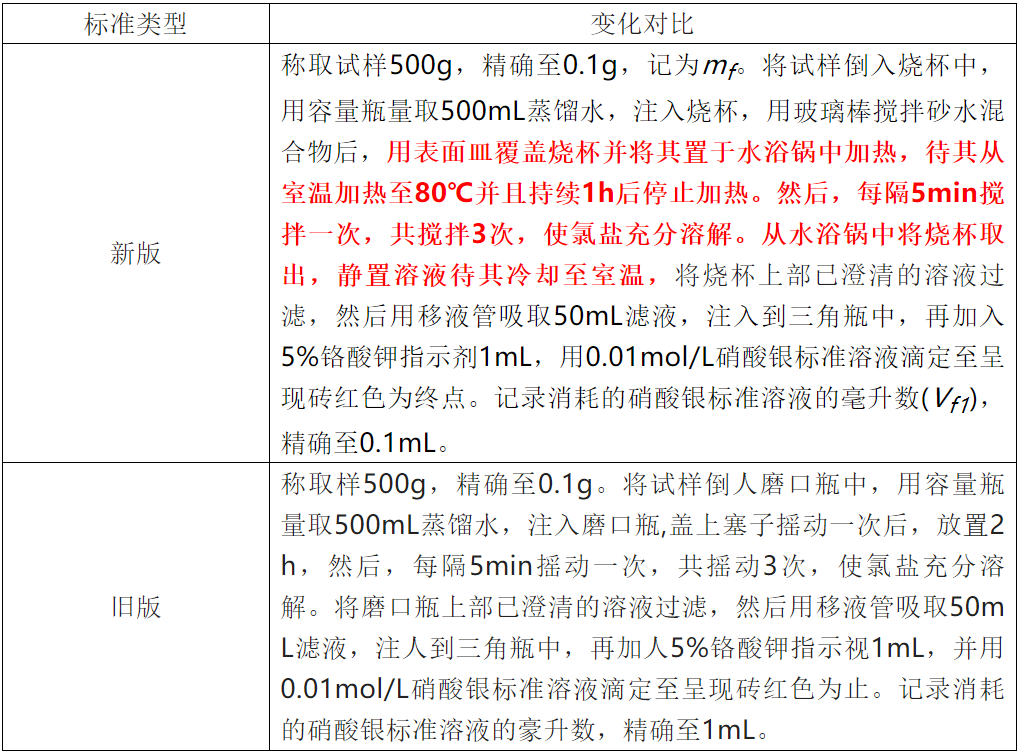

13. 更改了氯化物含量檢測(cè)方法

 與舊版相比，新版標(biāo)準(zhǔn)在氯鹽溶解步驟中增加了加熱過(guò)程。

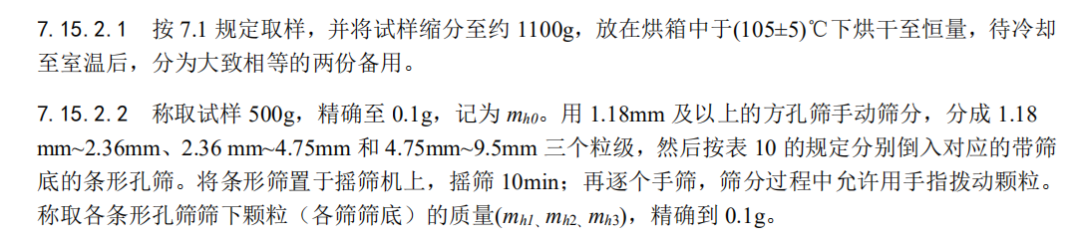

14. 增加了機(jī)制砂片狀顆粒含量的檢測(cè)方法

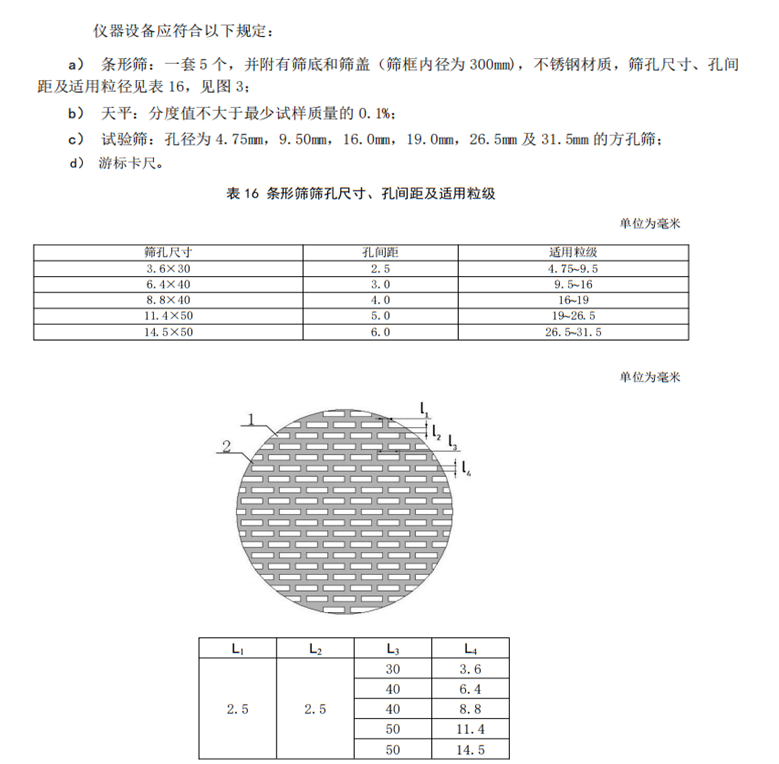

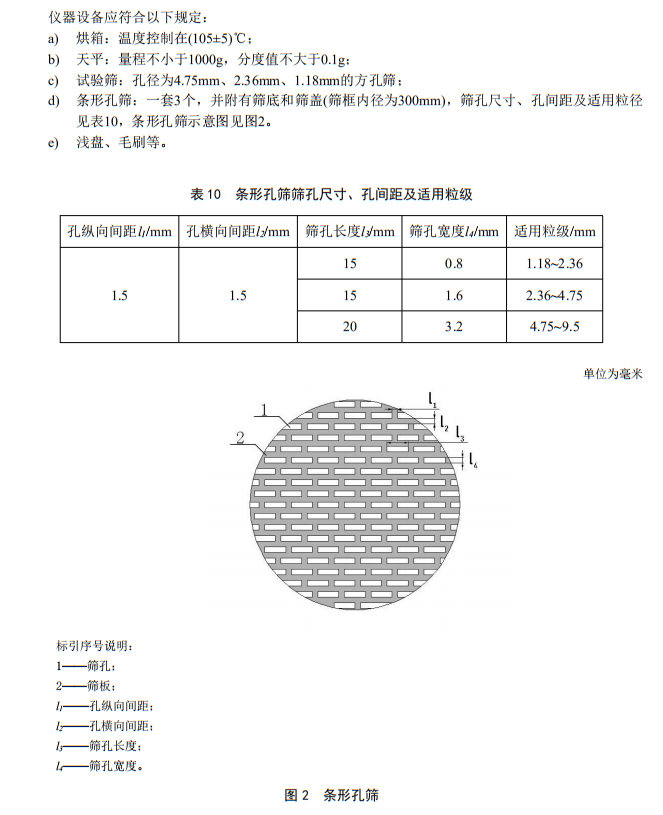

儀器設(shè)備：

試驗(yàn)步驟：

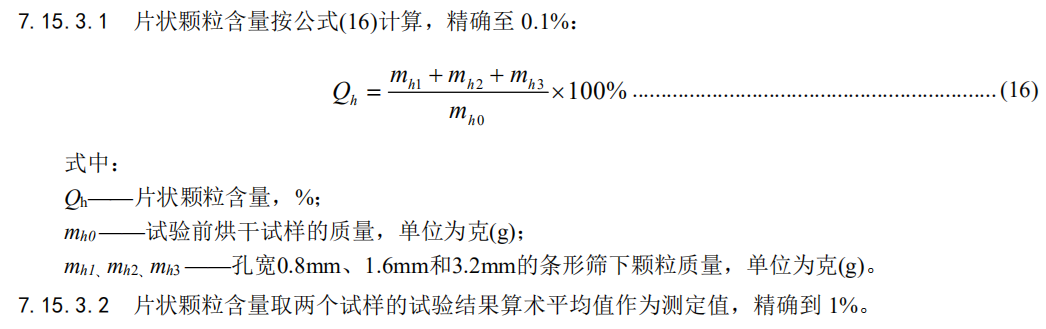

結(jié)果計(jì)算：

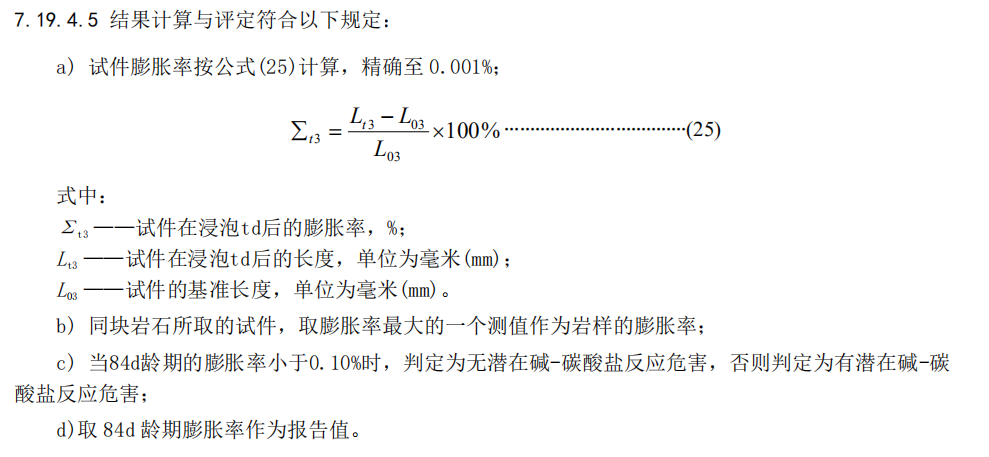

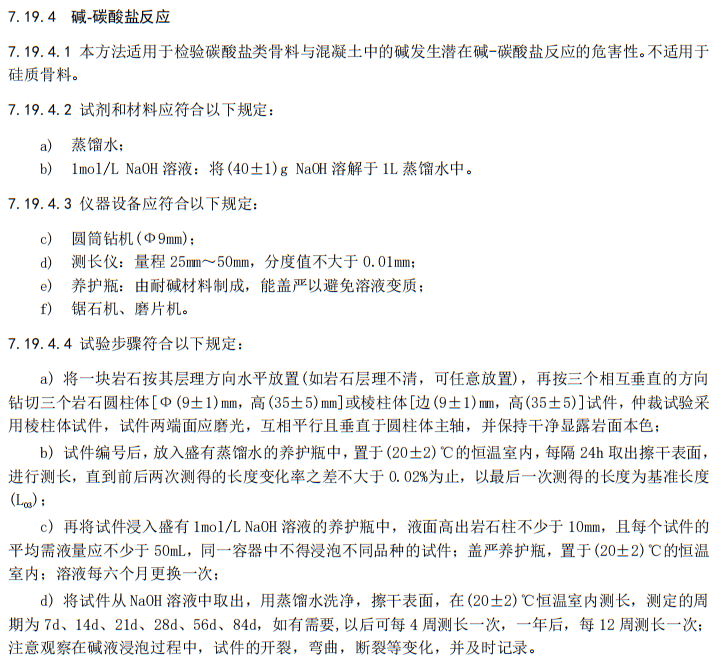

15. 增加了機(jī)制砂堿-碳酸鹽反應(yīng)試驗(yàn)方法

16. 更改了出廠(chǎng)檢驗(yàn)和型式檢驗(yàn)項(xiàng)目

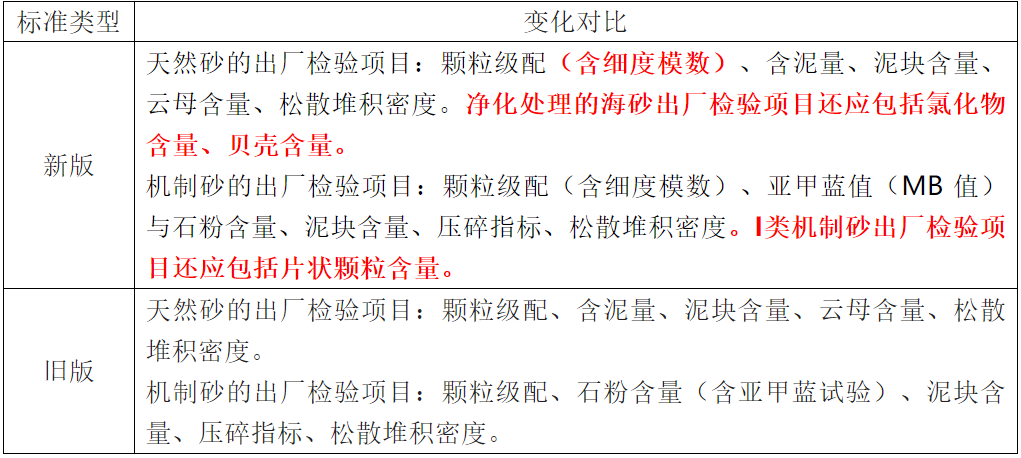

（1）出廠(chǎng)檢驗(yàn)

（2）型式檢驗(yàn)

相比于舊版，新版標(biāo)準(zhǔn)在型式檢驗(yàn)中增加了片狀顆粒含量、放射性和堿骨料反應(yīng)的要求。

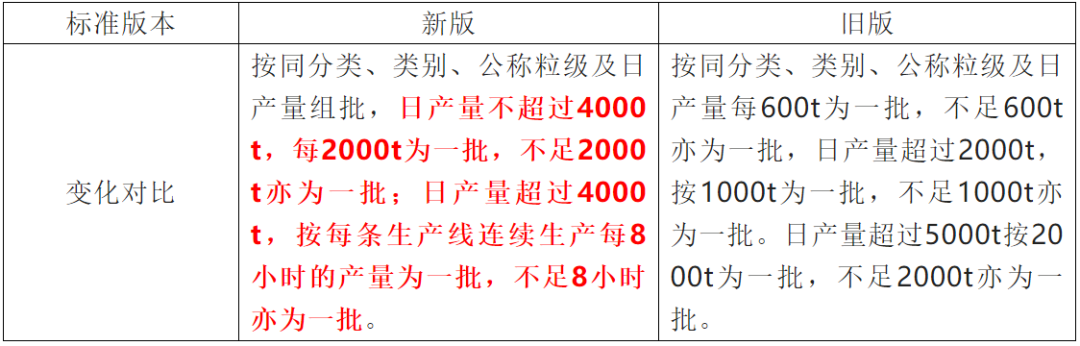

17. 更改了檢驗(yàn)項(xiàng)目和組批規(guī)則

02《建設(shè)用卵石、碎石》修改情況

 GB/T 14685-2022

建設(shè)用卵石、碎石占混凝土質(zhì)量近1/2，其使用遍及建筑、交通、鐵路等眾多行業(yè)。GB/T 14685-2022《建設(shè)用卵石、碎石》是目前我國(guó)建設(shè)用粗骨料產(chǎn)品的主要國(guó)家標(biāo)準(zhǔn)。新標(biāo)準(zhǔn)規(guī)定了建設(shè)用卵石、碎石的分類(lèi)、一般規(guī)定、技術(shù)要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、儲(chǔ)存和運(yùn)輸，適用于建設(shè)工程（除水工建筑物）中水泥混凝土及其制品用卵石、碎石。新版標(biāo)準(zhǔn)兼顧資源合理利用的同時(shí)，結(jié)合高性能混凝土的需求對(duì)I類(lèi)粗骨料粒形等提出了更高要求，并提出相應(yīng)的指標(biāo)和試驗(yàn)方法。與此標(biāo)準(zhǔn)2011版相比，新版標(biāo)準(zhǔn)在術(shù)語(yǔ)定義、技術(shù)要求和試驗(yàn)方法等方面進(jìn)行了修訂，主要內(nèi)容如下：

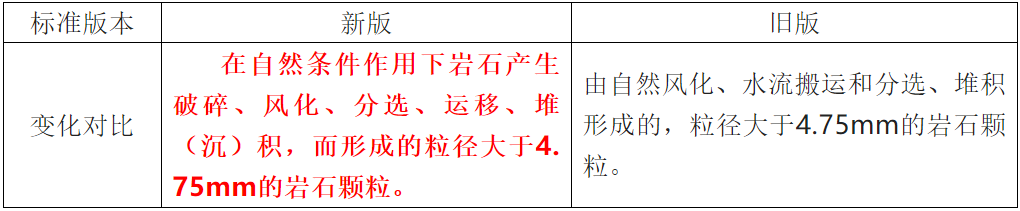

1. 更改了卵石的定義

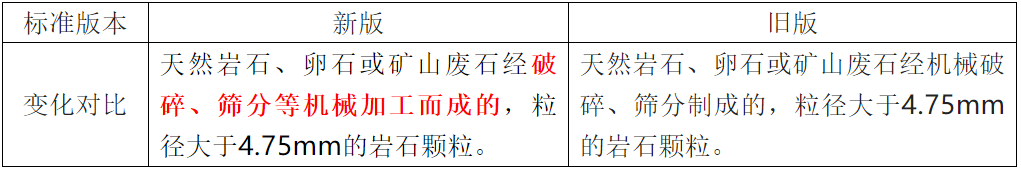

2. 更改了碎石的定義

3. 增加了不規(guī)則顆粒的定義

不規(guī)則顆粒（irregular particle）：卵石、碎石顆粒的最小一維尺寸小于該顆粒所屬粒級(jí)的平均粒徑0.5倍者為不規(guī)則顆粒。

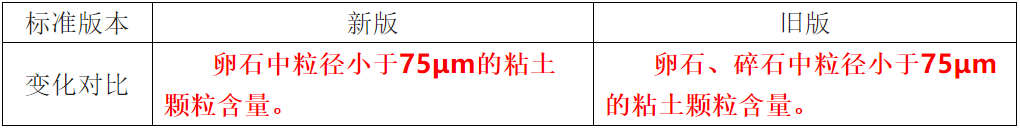

4. 更改了卵石含泥量的定義

5. 增加了碎石泥粉含量的定義

碎石泥粉含量（claycontent and fine content in crushed stone）：碎石中粒徑小于75μm的粘土和石粉顆粒含量。

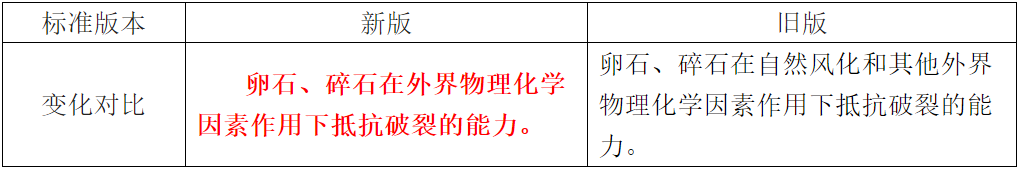

6. 更改了堅(jiān)固性的定義

相比于舊版，新版標(biāo)準(zhǔn)刪去了自然風(fēng)化的作用。

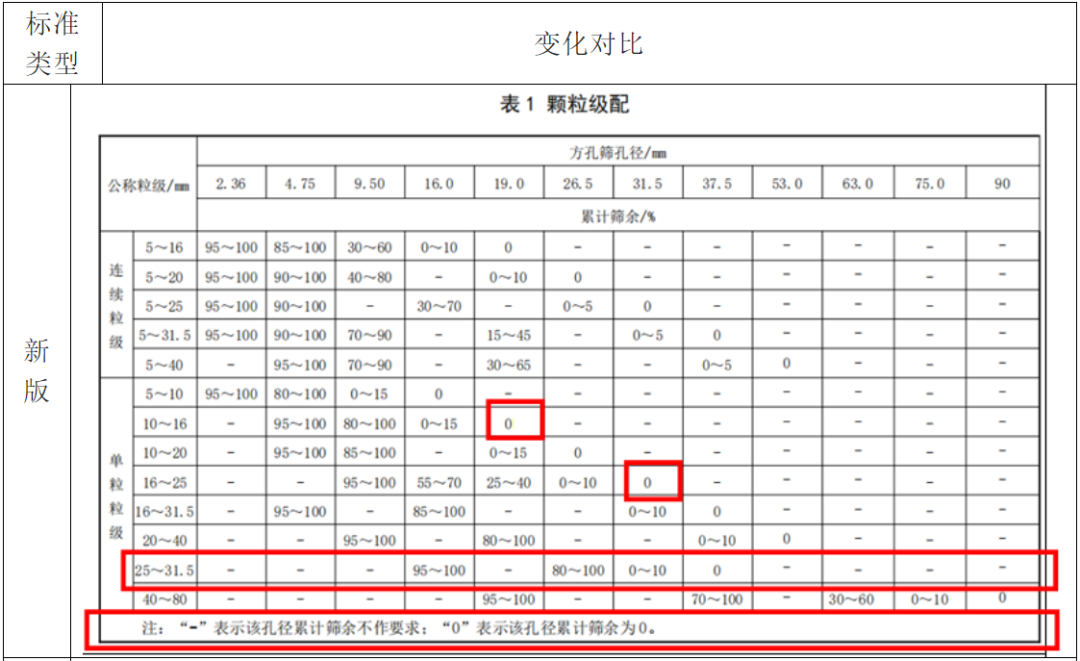

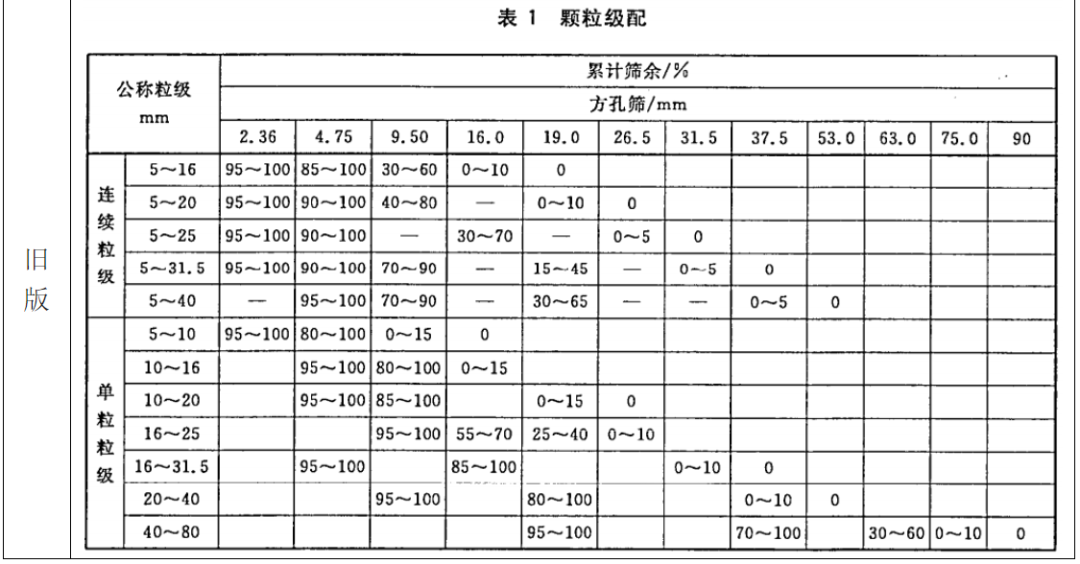

7. 更改了顆粒級(jí)配的技術(shù)要求

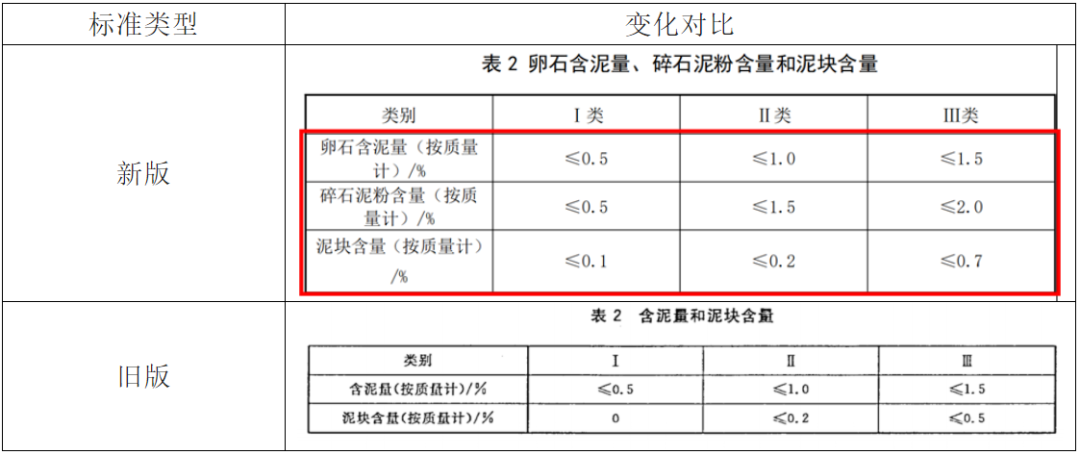

8. 更改了碎石泥粉含量和泥塊含量的技術(shù)要求

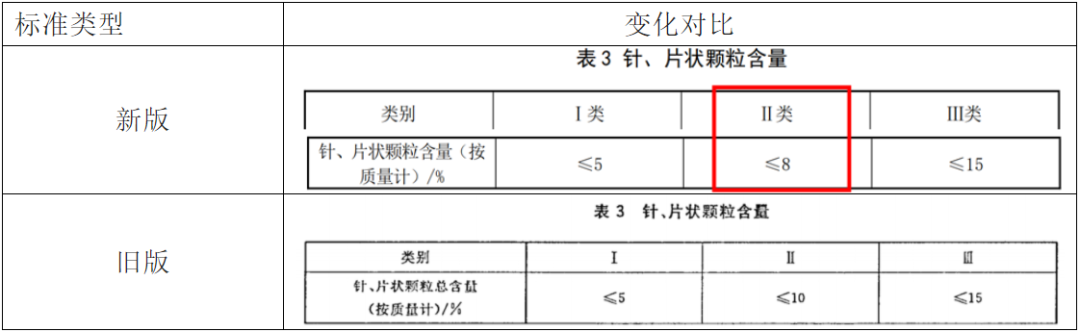

9. 修改了針、片狀顆粒含量的技術(shù)要求

相比于舊版，新版標(biāo)準(zhǔn)將II類(lèi)卵石、碎石的針、片狀顆粒含量由原來(lái)的≤10%，調(diào)整為≤8%。

10. 增加了不規(guī)則顆粒含量的技術(shù)要求

Ⅰ類(lèi)卵石、碎石的不規(guī)則顆粒含量應(yīng)不大于10%。

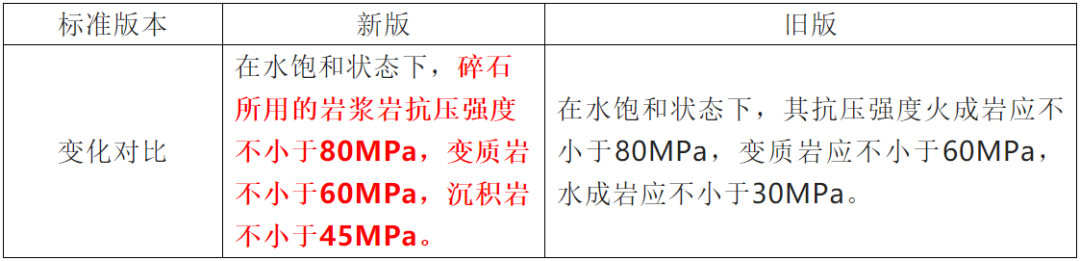

11. 更改了巖石抗壓強(qiáng)度的技術(shù)要求

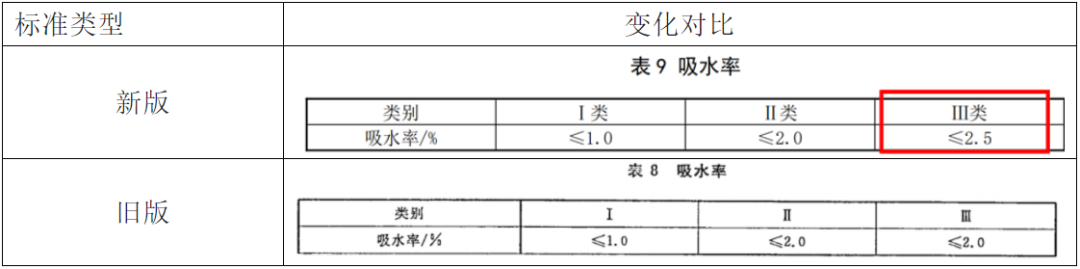

12.更改了吸水率的技術(shù)要求

相比于舊版，新版標(biāo)準(zhǔn)將III類(lèi)石子的吸水率由原來(lái)的≤2.0%，調(diào)整為≤2.5%。

13. 更改了堿骨料反應(yīng)的技術(shù)要求

14. 增加了不規(guī)則顆粒含量的試驗(yàn)方法

儀器設(shè)備：

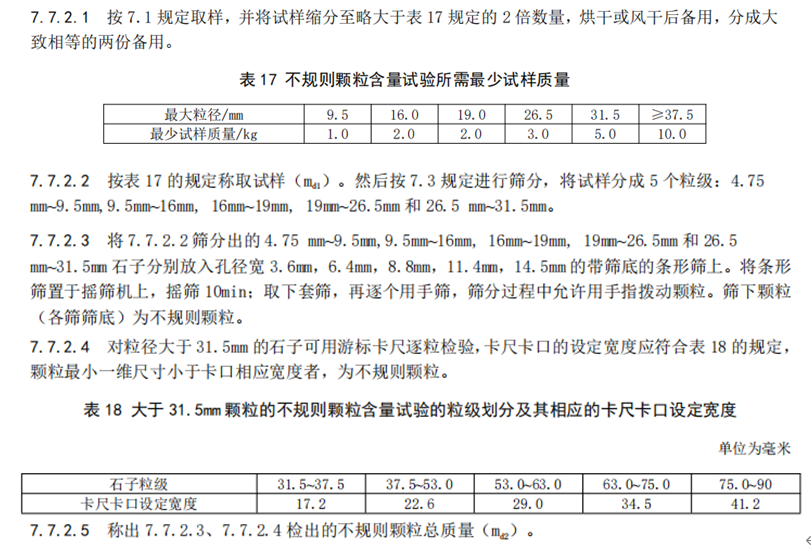

試驗(yàn)步驟：

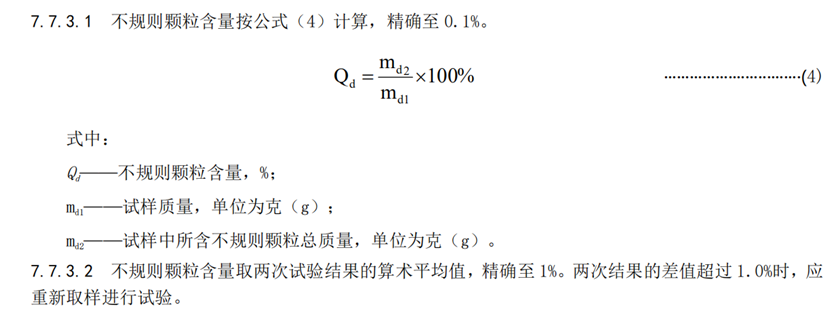

結(jié)果計(jì)算與評(píng)定：

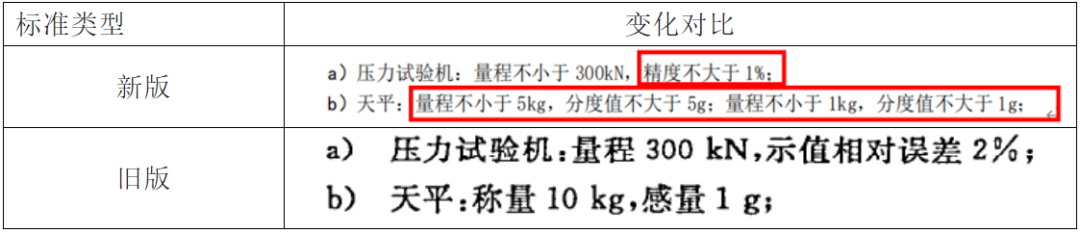

15. 更改了壓碎指標(biāo)的試驗(yàn)方法

（1）相比于舊版，新版標(biāo)準(zhǔn)將壓力試驗(yàn)機(jī)的精度調(diào)整為不大于1%，天平由原來(lái)的一臺(tái)量程10kg，感量1g，變?yōu)閮膳_(tái)，分別為量程不小于5kg，分度值不大于5g和量程不小于1kg，分度值不大于1g。

（2）相比于舊版，新版標(biāo)準(zhǔn)去掉了“去除針、片狀顆粒”和“當(dāng)試樣中粒徑在9.50mm~19.0mm之間的顆粒不足時(shí)，允許將粒徑大于19.0mm的顆粒破碎成粒徑在9.50mm~19.0mm之間的顆粒用作壓碎指標(biāo)試驗(yàn)。”的規(guī)定。

16. 更改了出廠(chǎng)檢驗(yàn)的規(guī)定

17. 更改了型式檢驗(yàn)的規(guī)定

相比于舊版，新版標(biāo)準(zhǔn)增加了不規(guī)則顆粒含量，吸水率、放射性指標(biāo)由原來(lái)的根據(jù)需要進(jìn)行改為必測(cè)項(xiàng)目。

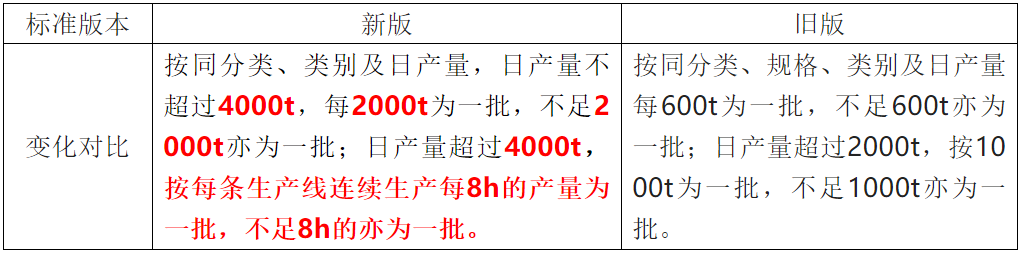

18. 更改了組批規(guī)則

19.刪除了骨料堿活性的試驗(yàn)方法（巖相法）

修訂標(biāo)準(zhǔn)的意義

上述兩項(xiàng)新版《建設(shè)用砂》和《建設(shè)用卵石、碎石》國(guó)家標(biāo)準(zhǔn)的正式實(shí)施，有利于提高產(chǎn)品質(zhì)量，促進(jìn)產(chǎn)業(yè)結(jié)構(gòu)調(diào)整，淘汰落后工藝、技術(shù)和裝備；有利于國(guó)家節(jié)能減排政策的貫徹落實(shí)，推動(dòng)行業(yè)科技創(chuàng)新，實(shí)現(xiàn)綠色低碳發(fā)展，并對(duì)促進(jìn)新形勢(shì)下我國(guó)砂石產(chǎn)品質(zhì)量提升和砂石行業(yè)高質(zhì)量發(fā)展提供重要支撐，引領(lǐng)行業(yè)發(fā)展。將對(duì)促進(jìn)新形勢(shì)下我國(guó)砂石產(chǎn)品質(zhì)量提升和砂石行業(yè)高質(zhì)量發(fā)展提供重要支撐。

作為專(zhuān)業(yè)的砂石骨料行業(yè)綜合服務(wù)商，鑫金山積極承擔(dān)促進(jìn)砂石骨料行業(yè)高質(zhì)量發(fā)展的重任，多年來(lái)已先后主編及參編多項(xiàng)砂石領(lǐng)域國(guó)家、地方、團(tuán)體標(biāo)準(zhǔn)及企業(yè)標(biāo)準(zhǔn)。除參與《建設(shè)用砂》、《建設(shè)用卵石、碎石》兩項(xiàng)國(guó)家標(biāo)準(zhǔn)起草外，鑫金山還參與起草了《機(jī)制砂石骨料工廠(chǎng)設(shè)計(jì)規(guī)范》、《砂石骨料生產(chǎn)成套裝備技術(shù)要求》、《砂石行業(yè)綠色工廠(chǎng)評(píng)價(jià)要求》等多項(xiàng)國(guó)標(biāo)與行標(biāo)的制定。未來(lái)，鑫金山將繼續(xù)深耕行業(yè)領(lǐng)域，加大研發(fā)力度，為行業(yè)技術(shù)成果轉(zhuǎn)換添磚加瓦，為促進(jìn)砂石行業(yè)高質(zhì)量發(fā)展做出應(yīng)有的貢獻(xiàn)！

通過(guò)起草、參編這些標(biāo)準(zhǔn)，對(duì)加強(qiáng)公司核心競(jìng)爭(zhēng)力、提升公司戰(zhàn)略與形象、贏取更高的發(fā)展平臺(tái)都起到極大的推進(jìn)作用。本次參與兩項(xiàng)國(guó)家標(biāo)準(zhǔn)的制定,不僅代表著公司在行業(yè)發(fā)展的突出地位，同時(shí)也彰顯出公司在行業(yè)發(fā)展中的領(lǐng)先帶頭作用。
